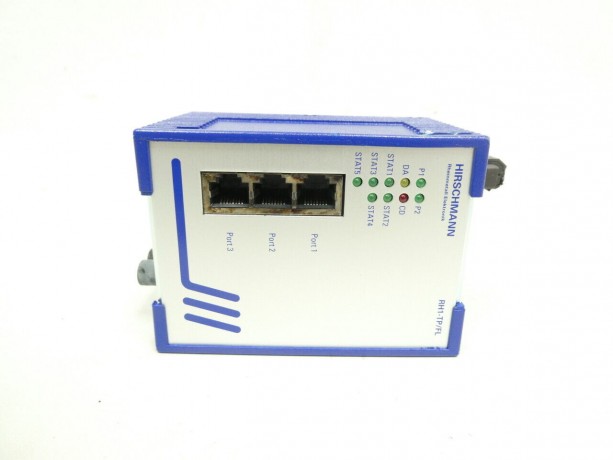

Концентратор HIRSCHMANN RH1-TP/FL
Снят с производства · подберём аналог
К сравнению
- Количество и тип портов2 x 10Base-FL (BFOC), кабель MMF; 3 x 10Base-T (RJ-45), кабель TP
- Напряжение тока24 В пост. (-25%; +30%)
- ДиагностикаСветодиоды (питание, данные, состояние линии, коллизия); Сигнальный контакт реле (24В/1А)
- Функции резервированияРезервирование питания 24В
- УстановкаDIN-рельс 35 мм
- Класс защитыIP30
Технические данные
| Общие данные | |
|---|---|
| Производитель | HIRSCHMANN |
| Тип изделия | Концентратор |
| Статус | снят с производства |
| Порты и сеть | |
| Номер по каталогу | 943-613-002 |
| Количество и тип портов | 2 x 10Base-FL (BFOC), кабель MMF; 3 x 10Base-T (RJ-45), кабель TP |
| Длина кабеля «Витая пара» (TP) | 0 – 100 м |
| Длина кабеля многомодовое оптоволокно (MMF) 50/125 мкм | 0 – 2300 м, мощность 10 дБ, длина волны 850 нм |
| Длина кабеля многомодовое оптоволокно (MMF) 62,5/125 мкм | 0 – 3100 м, мощность 13 дБ, длина волны 850 нм |
| Питание и диагностика | |
| Источник питания/сигнальный контакт | 1 подключаемый терминальный блок, 5-пиновый разъем |
| Напряжение тока | 24 В пост. (-25%; +30%) |
| Потребляемый ток (при 24В пост.) | макс. 270 мА |
| Диагностика | Светодиоды (питание, данные, состояние линии, коллизия); Сигнальный контакт реле (24В/1А) |
| Функции резервирования | Резервирование питания 24В |
| Конструкция | |
| Размеры (ШхВхГ) | 80 мм х 140 мм х 85 мм |
| Установка | DIN-рельс 35 мм |
| Вес | 900 г |
| Класс защиты | IP30 |
| Условия эксплуатации | |
| Рабочая температура | 0°С до +60°С |
| Температура хранения | -25°С до +70°С |
| Допустимая влажность (без конденсата) | 10% до 95% |
| Помехоустойчивость IEC 60068-2-27 (ударные нагрузки) | 15 g, 11 мс длительность, 18 ударов |
| Помехоустойчивость IEC 60068-2-6 (испытания на виброустойчивость) | 3,5 мм (3 – 9 Гц), 10 циклов; 1 г (9 – 150 Гц), 10 циклов |
| Помехоустойчивость EN 61000-4-2 (электростатический разряд) | 6 кВ контактная, 8 кВ воздушная |
| Помехоустойчивость EN 61000-4-3 (электромагнитное поле) | 10 В/м (80 – 1000 МГц) |
Описание
Концентратор оснащён двумя портами 10Base-FL (разъём BFOC) для многомодового оптоволоконного кабеля и тремя портами 10Base-T (RJ-45) для витой пары. Максимальная длина сегмента на витой паре составляет 100 м, на многомодовом оптоволокне 50/125 мкм — до 2300 м, на 62,5/125 мкм — до 3100 м.
Питание осуществляется от источника 24 В постоянного тока (допуск -25%...+30%), потребляемый ток — не более 270 мА. Предусмотрено резервирование питания 24 В. Диагностика включает светодиодные индикаторы (питание, данные, состояние линии, коллизия) и сигнальный контакт реле (24 В / 1 А). Корпус рассчитан на монтаж на DIN-рельс 35 мм, габариты 80×140×85 мм, масса 900 г, степень защиты IP30.
