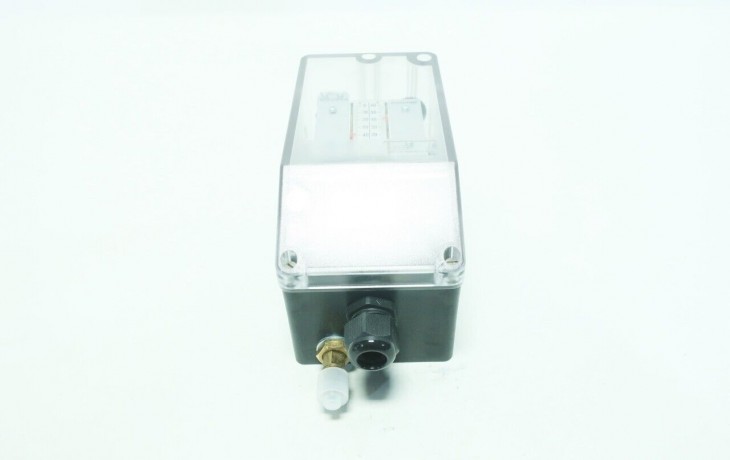

MANOCOMB-IP65/2K PINTER

Описание

PINTER MANOCOMB-IP65/2K — прецизионное механическое реле давления с двумя перекидными контактами (2 × SPDT). Измерительная система работает по принципу уравновешивания сил: на каждый контакт приходится металлический сильфон, нагруженный пружиной уставки.

Корпус из армированного поликарбоната с прозрачной крышкой, степень защиты IP65. Диапазоны давления от 0–60 мбар до 0–400 бар и вакуумные, присоединение G 1/4″ (EN 837), электрическое подключение через клеммы и кабельный ввод M20.

Основные особенности

Исполнение 2K: 2 перекидных контакта (2 × SPDT)
Диапазоны давления: от 0–60 мбар до 0–400 бар; вакуум от −1…0 бар
Материал корпуса: армированный поликарбонат, прозрачная крышка
Материал смачиваемых частей: латунь или нержавеющая сталь 1.4571 / 1.4404

Характеристики

Общие данные
Исполнение 2K	2 перекидных контакта (2 × SPDT)
Условия эксплуатации
Температура среды	−20…+80 °C (до +130 °C в исполнении из нерж. стали)
Температура окружающей среды	−20…+80 °C
Степень защиты	IP65
Конструкция и монтаж
Материал корпуса	армированный поликарбонат, прозрачная крышка
Материал смачиваемых частей	латунь или нержавеющая сталь 1.4571 / 1.4404
Присоединение к процессу	G 1/4″ наружная (EN 837)
Электрическое подключение	клеммы и кабельный ввод M20
Рабочие характеристики
Диапазоны давления	от 0–60 мбар до 0–400 бар; вакуум от −1…0 бар
Точность настройки	< 1,0 % ВПИ

Документация

Документация (PDF): Каталог PINTER MANOCOMB — Каталог, английский, 60 стр., 3,3 МБ, ред. 19R1

Вопросы и ответы

Исполнение 2K: какое значение у PINTER MANOCOMB-IP65/2K?

2 перекидных контакта (2 × SPDT).

Диапазоны давления: какое значение у PINTER MANOCOMB-IP65/2K?

от 0–60 мбар до 0–400 бар; вакуум от −1…0 бар.

Материал корпуса: какое значение у PINTER MANOCOMB-IP65/2K?

армированный поликарбонат, прозрачная крышка.

Есть ли документация?

Да, PDF: Каталог PINTER MANOCOMB — каталог, английский, 60 стр.
