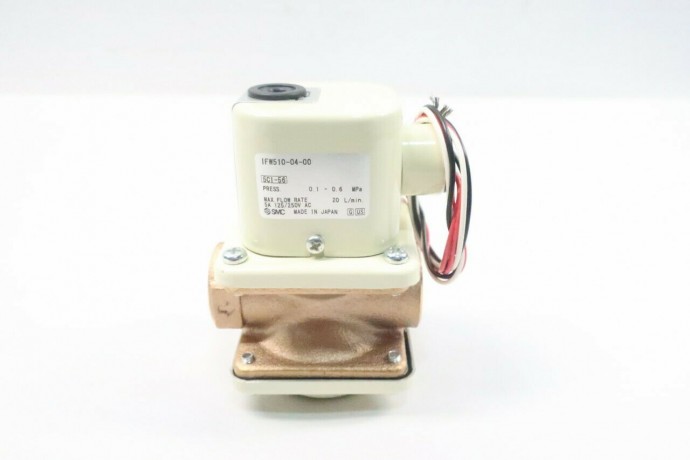

IFW510-04-00 SMC

Описание

SMC IFW510-04-00 — диафрагменное реле протока серии IFW5 для контроля расхода воды и неагрессивных жидкостей, например в контурах охлаждения станков. Уставка задаётся отвёрткой снаружи, без снятия крышки.

Исполнение 04-00: резьба Rc 1/2, без индикатора и без клеммной коробки (микропереключатель с контактами 1ab).

Основные особенности

Диапазон уставки: 1–10 л/мин
Макс. расход: 20 л/мин
Гистерезис: не более 1 л/мин
Присоединение: Rc 1/2

Характеристики

Условия эксплуатации
Температура среды	−5…+60 °C (без замерзания)
Интерфейсы и сигналы
Контакты	1ab (без клеммной коробки)
Материалы (контакт со средой)	корпус CAC408, шток C3604B, диафрагма NBR
Конструкция и монтаж
Присоединение	Rc 1/2
Рабочие характеристики
Диапазон уставки	1–10 л/мин
Макс. расход	20 л/мин
Гистерезис	не более 1 л/мин
Рабочая среда	вода, неагрессивные жидкости
Рабочее давление	0,1–0,6 МПа
Испытательное давление	1,2 МПа

Документация

Документация (PDF): SMC IFW5 Series каталог — Каталог, английский, 5 стр., 360 КБ

Вопросы и ответы

Диапазон уставки: какое значение у SMC IFW510-04-00?

1–10 л/мин.

Макс. расход: какое значение у SMC IFW510-04-00?

20 л/мин.

Гистерезис: какое значение у SMC IFW510-04-00?

не более 1 л/мин.

Есть ли документация?

Да, PDF: SMC IFW5 Series каталог — каталог, английский, 5 стр.
